SAP

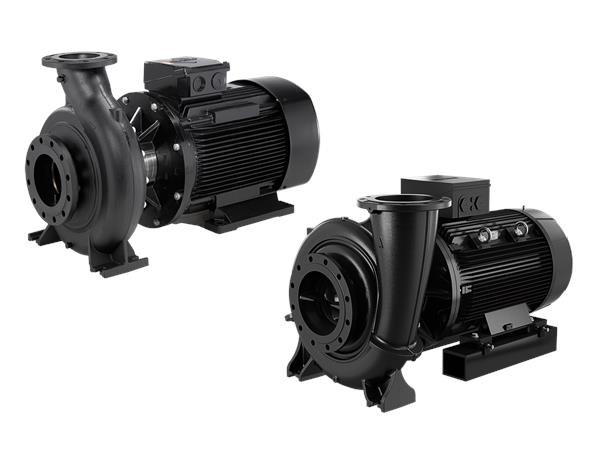

SAP - Одноступенчатый центробежный насос.
Подходит для использования на заводах, в городах, горнодобывающей промышленности, при производстве электроэнергии, в сфере водных ресурсов, для дренажа или водоснабжения.
Преимущества:

Высокий КПД
Оптимальная конструкция
Надёжность

Характеристики Описание Рекомендуемые товары

Характеристики товара

Макс. производительность:

9900 м³/ч

Макс. напор:

1200 м

Мин. температура:

0 ℃

Макс. температура:

80 ℃

Макс. скорость вращения:

2980 об/мин

Макс. мощность вала:

1643.3 кВт

Макс. мощность двигателя:

2240 кВт

Макс. КПД:

90.5 %

Макс. кавитационный запас:

14.8 м

Макс. диаметр выходного отверстия:

900 мм

Модель насоса		Расход		Напор	Частота вращения	Мощность на валу	Мощность двигателя	КПД	Кавитационный запас (NPSH)
		(м³/ч)	(л/с)	(м)	(об/мин)	(кВт)	(кВт)	(%)	(м)
6SAP-6		126 180 216	35 50 60	104 97 87	2980	48.8 59.4 64.7	75	73 80 79	3.0 3.8 5.3


	A	119 170 204	33 47.2 56.6	91 84.5 76	2980	42 50.1 54.7	75	70 78 77	3.0 3.7 4.7


	J	72 90 108	20 25 30	25 22.5 20	1480	6.7 7.4 8.4	11	73 74 70	2.6 2.7 2.9


6SAP-8		108 160 193	30 44.5 53.5	58 54 50	2980	24.3 29 31.2	37	70 81 84	2.9 3.8 4.4


	A	108 144 174	30 40 48.3	46 44 39	2980	17.8 21.5 23	30	76 80 80	2.9 3.6 4.1


	B	108 133 160	30 36.9 44.5	38 36 32	2980	15.5 16.9 18.1	22	72 77 77	2.9 3.4 3.8


8SAP-7		216 280 336	60 77.8 93.5	99 95 87	2980	78.6 90.5 100.9	132	74 80 79	4.0 4.7 6.0


	A	210 262 314	58.4 72.8 87.2	87 83 74	2980	68.2 76.9 83.2	110	73 76 77	4.0 4.5 5.7


	B	196 247 300	54.4 68.6 83.4	76 73 63	2980	56.2 64.6 71.5	75	72 76 72	4.0 4.2 5.4


8SAP-10		194 280 351	53.9 77.8 97.5	71 63 52	2980	52.1 59.3 65.4	75	72 81 76	2.8 4.1 5.3


	A	180 259 324	50 72 90	58 52 41	2980	40.6 46.4 50.2	55	70 79 72	2.7 3.8 4.9


	B	173 239 288	48 66.4 80	48 44 36	2980	32.2 36.7 38.1	45	70 78 74	2.6 3.5 4.2


10SAP-6		432 540 720	120 150 200	96 94 89	1480	152.6 177.2 215.4	250	74 78 81	5.1 6.3 9.2


	A	432 540 720	120 150 200	85.3 84 76	1480	129.3 154.4 186.2	220	77.6 80 80	5.1 6.3 9.2


	B	432 540 720	120 150 200	76.4 74 67	1480	121.4 137.7 164.2	185	74 79 80	5.1 6.3 9.2


10SAP-6	C	400 500 600	111.1 138.9 166.6	66.4 65.6 62.5	1480	95.1 113 130.8	160	76 79 78	4.6 5.7 7.5


	J	400 500 600	111.1 138.9 166.7	42 39 35	980	58.6 65.5 72.4	90	78 81 79	3.6 4.7 6.6


	JA	300 400 500	83.3 111.1 138.9	36.8 36 33	980	39.3 49.6 56.1	75	76.4 79 80	3.3 3.6 4.7


	JB	300 400 500	83.3 111.1 138.9	33 32 28	980	34.7 44.1 48.2	55	77.5 79 79	3.3 3.6 4.7


12SAP-10		610 790 900	169.4 219.4 250	59 54 47.8	1480	113.9 131.9 137.8	160	86 88 85	4.1 4.6 5.1


	A	570 740 846	158.3 205.6 235	52 47.5 42	1480	93.8 108.9 113.9	132	86 87.9 84.9	4.0 4.4 4.8


	B	530 686 780	147.2 190.6 216.7	147.2 190.6 216.7	1480	73.9 85.9 89.9	110	86.5 88 85	3.9 4.3 4.6


14SAP-10		900 1080 1260	250 300 350	70 68 64	1480	206.7 229.8 249.5	280	83 87 88	5.0 6.5 6.9


	A	900 1080 1260	250 300 350	60 58 54	1480	175 196 212.9	250	84 87 87	5.1 6.3 6.9


	B	900 1080 1260	250 300 350	51 48 44	1480	148.8 162.2 179.7	220	84 87 84	5.1 6.3 6.9


	J	650 800 1000	180.6 222.2 277.8	30 28 24	980	62.4 70.1 77.8	90	85 87 84	4.0 4.1 5.1


	JA	600 720 900	166.7 200 250	27 25 22	980	52.5 56.3 62.6	75	84 87 86	4.0 4.8 4.1


	JB	600 720 900	166.7 200 250	23 21 18	980	44.2 47.3 51.9	75	85 87 85	4.0 4.0 4.1


	JJA	450 547 684	125 151.9 190	15.6 14.5 12.7	740	22.7 25.1 27.8	37	84 86 85	5.8 5.8 5.8


14SAP-20		870 1320 1550	241.7 366.7 430.6	33 26 21.5	1480	101.5 109.9 111.3	132	77 85 81.5	5.8 7.8 8.5


16SAP-9		1080 1260 1620	300 350 450	97.6 96 90	1480	400.9 427.8 472.6	630	71.6 77 84	5.5 7.0 8.5


	A	1080 1260 1620	300 350 450	85.5 85 78	1480	344.4 394.1 409.6	450	73 74 84	5.2 5.9 7.9


	B	1080 1260 1620	300 350 450	78 76 68	1480	297.9 318 348.8	450	77 82 86	5.2 5.9 7.9
	J	900 1080 1260	250 300 350	42 40 37	980	128.6 140 149.3	185	80 84 85	4.6 4.9 5.2
	JA	900 1080 1260	250 300 350	37 35 32	980	1 11.9 122.5 130.7	160	81 84 84	4.6 4.9 5.2
	JB	800 900 1080	222 250 300	33 32 30	980	89.8 94.4 102.5	132	80 83 86	4.6 4.6 4.6
20SAP-5		1667 2000 2400	463.1 555.6 666.7	130.4 127.5 120.6	980	81.2 885.8 957.8	1120	72.8 78.4 82.3	4 4.8 5


	A	1500 1875 2250	416.67 521 625	1 13.3 109 103.4	980	648,2 709.2 770.7	800	71.4 78.5 82.2	4 4.8 6


	B	14081760 2112	391.1 489 586.67	101 96.8 91.4	980	545.4 594.9 641.1	710	71 78 82	2.6 3.2 3.4


20SAP-6		1500 2160 2500	416.1 600 694.4	112 100 87.5	980	571.1 700.2 739.9	800	80 84 80.5	3,4 4.6 5.6


	A	1414 2036 2357	392.8 565.6 654.7	101 88.9 77.8	980	479 583.3 616.5	710	80 84.5 81	3.4 4.4 5.2


	B	1320 1900 2200	367 528 611	88.6 77.4 66	980	400.9 476.9 497.2	560	79.5 84 79.5	3.4 4.1 4.8


20SAP-10		1500 2160 2500	416.7 600 694.4	65.5 60 55.5	980	338.7 401 434.2	500	79 88 87	6.6

	A	1410 2034 2355	391,6 565 654	58 53.2 49.3	980	281.8 338.7 367.5	400	79 87 86	6.6


	B	1326 1910 2210	368 531 614	51.2 47 43.4	980	232.3 287.8 307.3	355	79.5 85 85	6.6


20SAP-10-A		2160 3384 4320	600 940 1200	600 940 1200	1480	1161.1 1413.7 1606.8	1600	77 88 82	6.6


	A	2160 3384 4320	600 940 1200	133 116 93	1480	1003 1228.7 1367.6	1400	78 87 80	6.6


	B	2160 3384 4320	600 940 1200	115 98 72	1480	856.2 1088.1 1114.5	1120	79 83 76	6.6


20SAP-14		1920 2160 2400	533.3 600 6 66.7	33 32 28	980	200.6 213 .9 2 10.3	280	86 88 87	3.8 4.2 5.0


	A	1800 2030 2260	500 564 628	29.3 28.3 24.8	980	167 1 77.8 1 75.5	200	3.6 3.8 4.5
									88 88 87

	8	1674 1880 2090	465 522 5 80.5	25 24.3 21.3	980	134 142.9 142.6	160	85 87 85	3.4 3.6 4


20SAP-22		1368 1980 2304	380 550 640	26.2 21 17.5	980	122 133.2 137.2	160	80 85 80	4.4 5.2 5.8


	A	1260 1800 2088	350 500 580	21 16 12.4	980	90 92.2 88.1	110	80 85 80	4.3 4.9 5.4


	J	1080 1450 1800	300 4 02.8 500	16.3 14 10.7	740	61.4 65 66.8	75	78 85 78.5	2.8 4.0 7.1


	JA	1080 1300 1627	300 3 61.1 4 51.9	10.3 95 68	740	36.9 39.5 38.6	55	82 85 78	2.0 3.5 5.6


20SAP-28		1585 2160 2340	440 600 650	16.8 13.5 11.6	980	90.5 93.9 91.8	110	82 87 87.5	4.7


	A	1500 2050 2220	416.7 5 69.4 6 16.7	14.8 11.7 10.8	980	23.6 23.7 76	90	82 86.5 86	4.7


24SAP-6		2880 3240 3960	800 900 1100	102 100 93	980	931 1003 1134	1250	86 88 86.5	6.2 6.4 7.2


	A	2700 3040 3700	750 844 1028	90 88 82	980	910.8 1019.2 1132.7	1000	86 88 88.5	6.1 6.2 6.0


	8	2530 2845 3480	703 790 967	78.5 77 71.5	980	637 686 770	900	85 87 88	6.1 6.1 6.5


24SAP-10		2592 3420 3600	720 950 1 000	78 71 69	980	649 727 730	900	85.5 90.3 90.5	5.6 9.0 10.1


	8	2338 3084 3248	6 49.4 8 56.7 9 02.2	63.5 57.8 56.2	980	472.8 545.4 558.5	630	85.5 89 89	4.6 7.3 8.2


	J	2160 2700 2970	600 750 825	43 39 36	740	290 322 334.6	400	87 89 87	5.6 5.9 8.2


24SAP-14		2520 3200 3960	700 8 88.9 1100	54.5 50 42.7	980	460 513 549	630	81.5 85 84	5.3 6.6 11.2


	A	2370 3000 3720	658 833 1033	48 44.2 37.7	980	380 425 455	500	81.5 85 84	5.0 5.5 8.5


	B	2220 2820 3490	616.7 783 969	42.3 38.8 32.5	980	319.6 354.5 371.9	450	80 84 83	5 5.4 7.5


24SAP-18		2700 3240 3600	750 900 1000	33.5 32 26	980	292 317.5 298	400	84.5 89 85.5	6.1 7.4 9.7


	A	2520 3000 3165	700 833.3 879.2	25.5 23 19.2	980	206 211 197	250	85 89 84	6 6.4 8.1


	J	2070 2600 2720	575 722.2 755.6	18.8 17.5 16	740	126.1 134 141.1	160	84 89 84	3.7 4.4 5.5


	JA	1908 2000 2520	530 555.6 700	14.7 13,5 11.2	740	85.6 86.5 88.3	110	84.5 85 87	3.2 3.7 4.4


*24SAP-18		2160 3240 3450	600 900 958	23.2 16 14.2	740	166.4 166 163.4	200	82 85 81.6	4.7 5.1 5.5


**24SAP-18		1800 3000 3375	500 833,3 937.5	33.2 26,5 23.2	980	241.4 261.7 262.6	315	67.4 82.7 81.2	4.6 4 5.1


24SAP-28		2412 3204 4356	670 890 1210	25.1 21 12.7	980	206 208.2 183.7	250	80 88 82	5.9 6.2 6.5


	A	2304 3060 4165	640 850 1157	22.9 19.2 11.6	980	177.3 183.9 162.4	220	81 87 81	5.8 6 6.4


28SAP-10		4536 5292 6350	1260 1470 1764	94 90 77	985	1451.4 1544.1 1623.9	1800	80 84 82	8 10.4 14.8


	A	4185 4882 5859	1162 1356 1627	80 76.6 65.5	985	1168.4 1226.9 1274.1	1400	78 83 82	7.2 9.2 13.2


	J	3362 3922 4707	933.9 1089 1307	51.6 49.4 42.3	740	590.5 627.8 661	710	80 84 82	5.8 6,8 9.2


	JA	3102 3618 4343	862 1005 1206	46.5 45 41.3	740	491.2 534.1 595.5	630	80 83 82	5.6 6.1 8


	JB	2736 3600 4140	760 1000 1150	53 51 47	740	556.1 617.2 646.2	630	71 81 82	4 5 6


32SAP-10		6300 8280 9900	1750 2300 2750	73.5 67.5 57.5	740	1510.2 1719.8 1856.5	2240	83.5 88.5 83.5	5.9 8 8.5


	A	5940 7920 9540	1650 2200 2650	67.8 62.5 52.5	740	1321.4 1523.2 1643.3	1800	83 88.5 83	5.8 6.7 8.5


	B	5760 7200 8820	1600 2000 2450	59 53.5 46.5	740	1128.6 1212.7 1370.4	1600	82 86.5 81.5	5.7 6.3 7.5


32SAP-10	J	4860 6480 8100	1350 1800 2250	48.3 44.2 35.3	590	779.5 881.3 955.4	1120	82 88.5 81.5	3.7 4.2 5.3


	JA	4680 6300 7740	1300 1750 2150	44 40.5 33	590	683.8 785.1 848.2	1000	82 88.5 82	3.6 4 5


	JB	3960 5400 6480	1100 1500 1800	31.5 28.5 24	495	414.2 473.5 510.2	560	82 88.5 83	2.8 3.1 3.6

Описание

Насос SAP — это одноступенчатый центробежный насос с раздельным корпусом и двойным всасыванием. Это новый продукт, созданный на основе насоса SA с оптимальной конструкцией. Насосы сохраняют характеристики насосов типа SA с хорошими гидравлическими характеристиками и высоким КПД, а также имеют усовершенствованную конструкцию, в которой использованы технологии западногерманской компании KSB и насосов с двойным всасыванием американской компании IR, что делает их более рациональными и надёжными.
Эта группа перекачивает воду, содержащую твёрдые частицы, и жидкость, физические и химические свойства которой аналогичны свойствам воды. Температура перекачиваемой среды составляет от 0 до 80 °C. Подходит для использования на заводах, в городах, горнодобывающей промышленности, при производстве электроэнергии, в сфере водных ресурсов, для дренажа или водоснабжения.

Почему выбирают эту серию?

Входное и выходное отверстия насоса этого типа расположены ниже оси насоса, вертикально по отношению к оси и горизонтально. Обслуживание без необходимости демонтажа входного и выходного патрубков и электродвигателя. Если смотреть со стороны привода, то насосы типа SAP вращаются против часовой стрелки. (По желанию пользователя направление вращения можно изменить на противоположное.)Основные части насоса: 1. нижний корпус; 2. верхний корпус; 3. рабочее колесо; 4. вал; 5. двойное уплотнительное кольцо; 6. втулка вала. … и т. д.
Помимо валов, изготовленных из качественной углеродистой стали, остальные основные детали изготовлены из чугуна.
Рабочая камера крыльчатки состоит из корпуса насоса и крышки насоса. Спиральные отверстия для установки вакуумметра и манометра расположены на входном и выходном фланцах. В нижней части входного и выходного фланцев имеется сливное спиральное отверстие. (В соответствии с требованиями заказчика используется вал из нержавеющей стали и бронзовое рабочее колесо)
Рабочее колесо, отрегулированное с помощью статической балансировки, закреплено на валу с помощью втулок и гаек. Осевое усилие рабочего колеса может быть сбалансировано за счёт симметричного распределения рабочего колеса и забора воды с обеих сторон.
Вал насоса опирается на однорядные радиальные шарикоподшипники. Подшипник установлен в корпусе подшипника, который крепится с обеих сторон к корпусу насоса.
Двойное уплотнительное кольцо используется для уменьшения утечки воды из напорной камеры насоса обратно во всасывающую камеру.
Насос приводится в действие двигателем через гибкую муфту. Уплотнение вала представляет собой мягкую набивку или механическое уплотнение. Уплотнительное кольцо устанавливается перед набивкой, чтобы предотвратить попадание воздуха в насос, а также для охлаждения и смазки камеры уплотнения. Во время работы насоса небольшое количество воды под высоким давлением поступает в камеру набивки или механического уплотнения через лестничную канавку на горизонтально разделенной поверхности крышки насоса, которая выполняет функцию водяного уплотнения.

Как подобрать модель?

Шаг 1: Определите параметры:

Требуемая подача (м³/ч) ______

Напор (м) ______

Температура среды ______

Шаг 2: Оставьте заявку, указав:

Название организации;

Контактные данные;

Запрос оборудования.

Шаг 3: M&W Pump Co., Ltd изготавливает насос.

Мы обеспечиваем полный цикл:

Контроль качества;

Оптимизация маршрута (морской/ж/д транспорт);

Таможенное оформление;

Доставка на условиях Incoterms 2020;

Финансовая безопасность.
